굴삭기 첨부 파일 - Lotus Grab의 진화 이론
——이 'Iron Lotus'가 굴삭기를 파악하는 마스터로 어떻게 변형시키는 지보십시오.

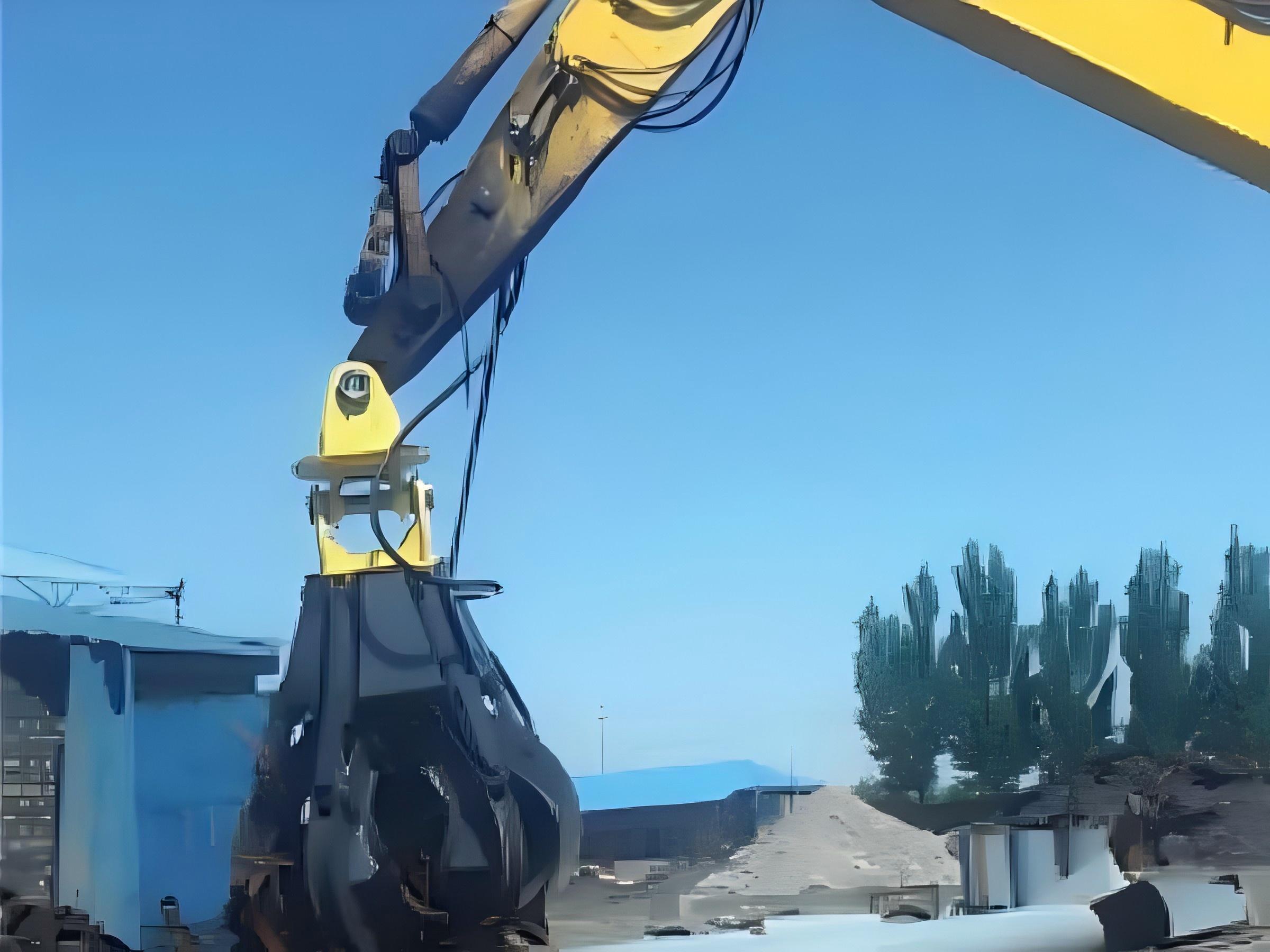

건설 현장에서 23 톤 굴삭기는 5 개의 꽃잎 연꽃 모양의 횡단 양동이를 사용하여 강철과 시멘트 블록을 "먹습니다". 하나의 개구부와 1 개 폐쇄로, 2 톤의 건축 폐기물은 운송 차량에 꾸준히 던져졌으며 전체 공정은 15 초 미만이 걸렸습니다. 보스는이 23 톤 굴삭기를Lotus Grab Bucket, 청소 효율은 두 배가되었을뿐만 아니라 스크랩 스틸 재활용만으로도 한 달에 40000 명 이상의 위안을 얻습니다. 이 일은 이제 건설 현장에서 그의 '이익 책임'이되었습니다.
재료 진화 : 일반 강에서 내마모성 합금으로의 변환
초기 몇 년 동안 Lotus Grab Bucket은 일반적인 강철로 만들어졌으며 3 개월간의 건조 후에 마모 될 것입니다. 이제 다릅니다. Jining Xinchangqing과 같은 주류 제조업체는 Brinell 경도가 400-500HB의 고강도 내마모성 강철을 직접 적용합니다. 치아의 표면은 또한 텅스텐 탄화물로 용접되어 강철 슬래그 및 자갈과 같은 "딱딱한 덩어리"를 다루며 서비스 수명은 직접 두 번 이상 연장됩니다.
구조 설계도 더 똑똑해졌습니다. 5 개의 꽃잎 잡기 접시의 상단은 72도 각도로 만들어지고 갈비뼈와 강화 블록이 추가되어 스크랩 강철을 잡을 때 더 고른 힘 분포를 보장합니다. 이전에 15 톤 굴삭기는 횡단 양동이를 사용하여 스크랩 아이언을로드하고 하역했습니다. 이제 최대 2.3 톤까지 자신있게 잡을 수 있습니다. 이것은 거의 자체 한도입니다.
기술 혁신 : 세 가지 과제가 극복되었습니다
오일 파이프 장애 문제
과거에는 유압 실린더가 호스를 끌었고 5 개의 플랩 횡단 버킷은 5 개의 머리띠와 같았으며 일반적인 발생으로 함께 얽혀있었습니다. Yantai Maibo Machinery는 중앙 오일 공급 시스템을 개발했습니다. 입구 파이프는 원형 오일 회로에 연결되어 있으며 5 개의 발톱 암은 메인 오일 회로를 공유합니다. 언제 23 톤 굴삭기이 Grab Bucket이 장착되어 있으므로 회전 할 때 더 이상 Zongzi로 번들로 번들되지 않습니다.
작은 물체에 대한 불안정한 그립의 당황
흩어져있는 스틸 바와 나사가 땅에 떨어지고 연꽃 잡기 버킷이 빈 쳐다 보았습니다. 작년에 새로 출시 된 유압 자기 흡입 모델은 전자기 디스크를 Grab Bucket에 직접 추가했습니다. 23ton 굴삭기 자체 유압 오일에 의존하여 전기를 생성함으로써 12kN 자기력이 생성되어 동시 그립 및 흡입이 가능합니다. 시험해 보면 노동자는 "나사 캡조차도 스크랩 더미에서 벗어날 수 없습니다.
항상 위치를 벗어나는 오래된 문제
Jinshan Heavy Industry는 올해 새로운 특허 로이 문제를 해결했습니다. Grab Bucket의 네 모서리에 조정 가능한 포지셔닝로드를 설치했습니다. 예를 들어, 15 톤 굴삭기가 좁은 골목에서 미사를 비우는 경우, 포지셔닝로드는 벽에 닿지 않고 정확하게 파악하기 위해 수축됩니다. 우리가 열린 재료 마당에 도착하면 대규모로 빠르게 파기 시작할 수 있습니다.
톤수 일치 : 작은 발굴 및 큰 발굴은 각각의 능력을 보여줍니다.

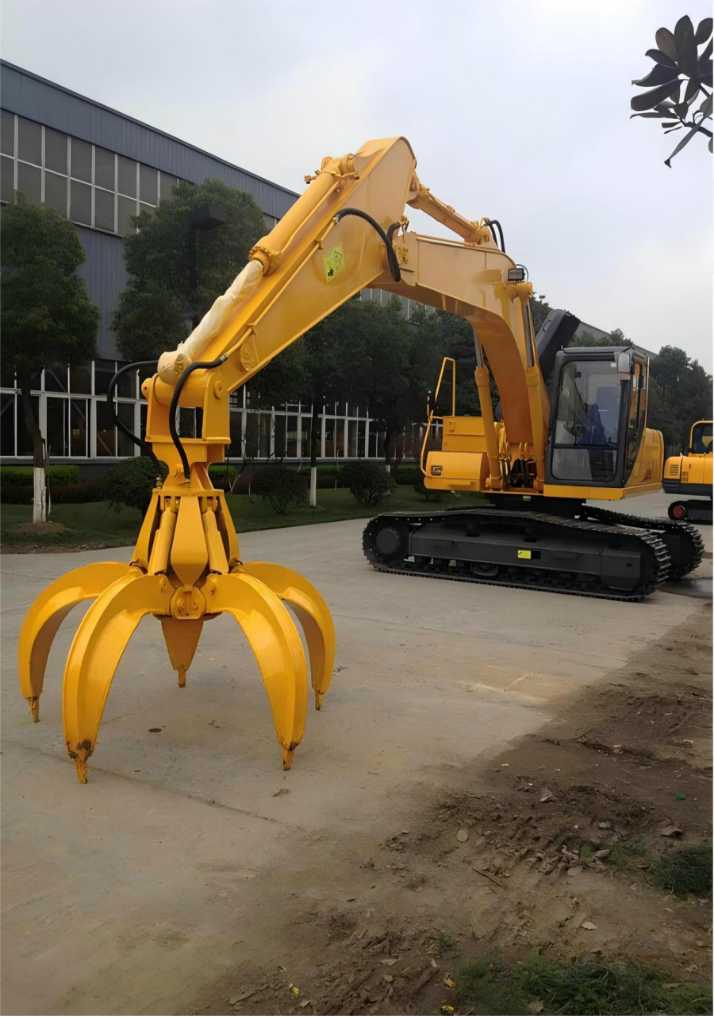

15 톤 굴삭기: 무게는 약 950kg의 QK06 Grab Bucket에 가장 적합하며 폭은 1.7 미터입니다. 유압 유량은 60-120L/분 범위로 조정되며 1 시간 안에 50 톤의 모래와 자갈을 담을 수 있으며 5 명의 강력한 노동자가 필요합니다.
23 톤 굴삭기: 용량은 800-1000 리터의 QK08 또는 QK10에 직접로드했습니다. 특정 채굴 도크에서의 실제 측정 : 5 개의 플랩 횡단 버킷이 장착 된 23 톤 굴삭기는 단 6 시간 만에 3000 톤의 강 모래 배를 내릴 수 있으며, 이는 크레인보다 3 배 더 빠릅니다.
머니 메이킹 시나리오 : 제철소에서 태양 광 건축 현장까지

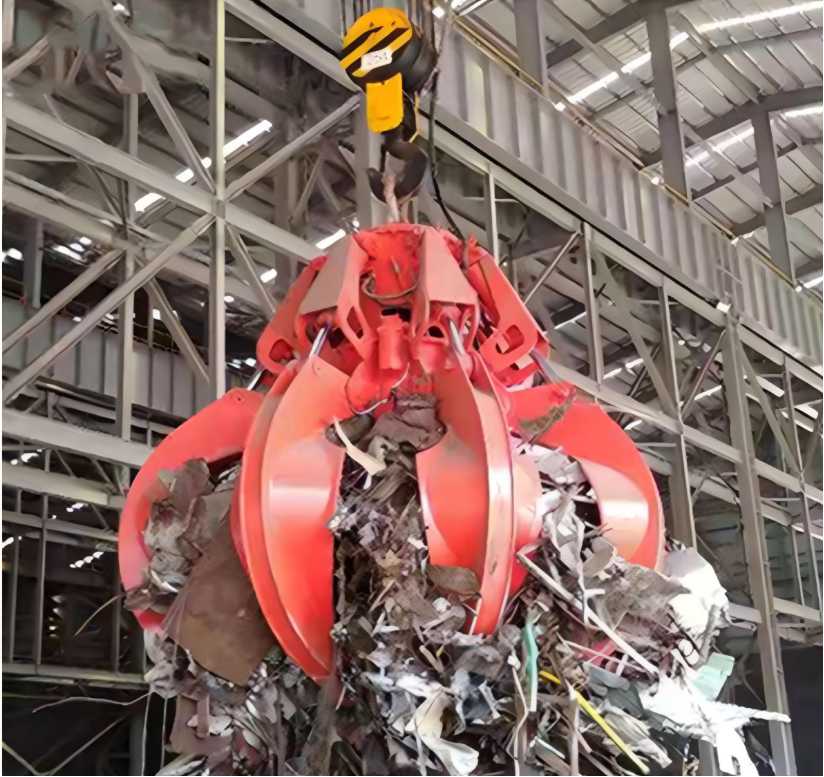

스크랩 스틸 공장 "금 빨기 왕": Hebei Bazhou Scrap Steel Base, 10 개의 Crawler Excavator가 5 개의 플랩 횡단 버킷이 장착되어 밤낮으로 작동합니다. 보스는 다음과 같이 계산했다. 단일 기계는 하루에 200 톤의 스크랩 스틸을 잡을 수 있으며, 정렬 효율은 전자기 크레인보다 30% 높으며 6 개월 안에 비용을 회수 할 수 있습니다.
강 준설 도구 : 연꽃 꽃잎이 단단히 닫히면 진흙과 모래가 새지 않습니다. Jiangsu Water Conservancy Engineering은 준설을위한 4 개의 플랩이있는 15 톤 굴삭기를 사용하며 최대 50 명의 근로자가 있으며 강으로 들어갈 필요가 없습니다.
광전지 파일 파운데이션 신성한 작전 : 산부 리아 오 첸 광전지, 23 톤 굴삭기 그레이트 버킷은 나선형 드릴 (30 초 안에 빠른 변화 조인트 전환), 밤에는 드릴링 및 백포링으로 교체되어 건축 기간을 40%줄였습니다.
유지 보수 팁 : 저축이 벌어지고 있습니다
버터를 이길 수 있으려면 건조 후 8 시간마다 힌지 핀 샤프트에 기름을 바르십시오. 횡재 버킷은 재료 파일에 삽입되어 치기 전에 단단히 눌러야합니다. 그렇지 않으면 버터가 유압 시스템에 다시 뿌려지면 밸브를 수리해야합니다.
항상 밀봉 링을 유지하십시오 : O- 링과 스러스트 링은 가장 내유 한 것이므로 현장에서 3 ~ 5 세트를 준비하십시오. Yunnan의 광산에있는 크롤러 15ton 굴삭기는 밀봉 고장 및 유압 오일 누출로 인해 마비되었습니다.
소프트 스타트 수명 : 시작하기 전에 2 분 동안 유휴 상태로 한 다음 천천히 압력을가하십시오. 특히 온도가 -10 ° 이하인 겨울에는 전체 스로틀을 직접 누르면 오일 파이프가 갈라질 수 있습니다.
취약한 부품 목록 : 4 가지 항목에 중점을 둡니다
이빨 팁을 잡습니다 - 1/3이 마모 된 경우 즉시 교체하고 지원을 곧 용접하고 강화하십시오.
관절 피벗 - 갭이 3mm를 초과하면 오일 실린더 이어 플레이트가 흔들리고 손상됩니다.
고압 오일 파이프 - 표면 크래킹은 위험하며 한 번의 버스트에서 수만 명의 손실이 있습니다.
전자기 코일 (자기 흡입 유형) - 저항의 비정상 감소는 단락이 임박했음을 나타냅니다.
미래는 여기에 있습니다 : 가볍고 지능적인 파악
Carbon Fiber Grab Board는 시험 사용을 시작하여 15 톤 굴삭기의 Grab Bucket의 무게를 30%줄이고 1 년 동안 두 세트의 치아 팁에 연료와 비용을 절약 할 수 있습니다. Sany Laboratory는 여전히 AI Grasping 시스템을 테스트하고 있습니다. 카메라를 통한 재료의 모양을 인식하고 스크랩 스틸 바를 잡을 때 압력을 높이고 목재를 움직일 때 파손을 방지합니다. 내년에는 23 톤 굴삭기에 조립 될 수 있으며 초보자 건설 노동자조차도 숙련 된 근로자의 수준을 달성 할 수 있습니다.
이 '철제 연꽃'의 진화는 아직 완성되지 않았습니다. 제철소에서 강에 이르기까지 15 톤의 작은 굴삭기에서 23 톤 굴삭기의 주력에 이르기까지 굴삭기를 간단한 굴삭기에서 다중 숙련 된 그리퍼로 변환합니다. 유지하는 방법을 아는 보스는 매 분과 리터의 석유가 횡단 양동이에 의해 저장된다는 것을 이해합니다.
